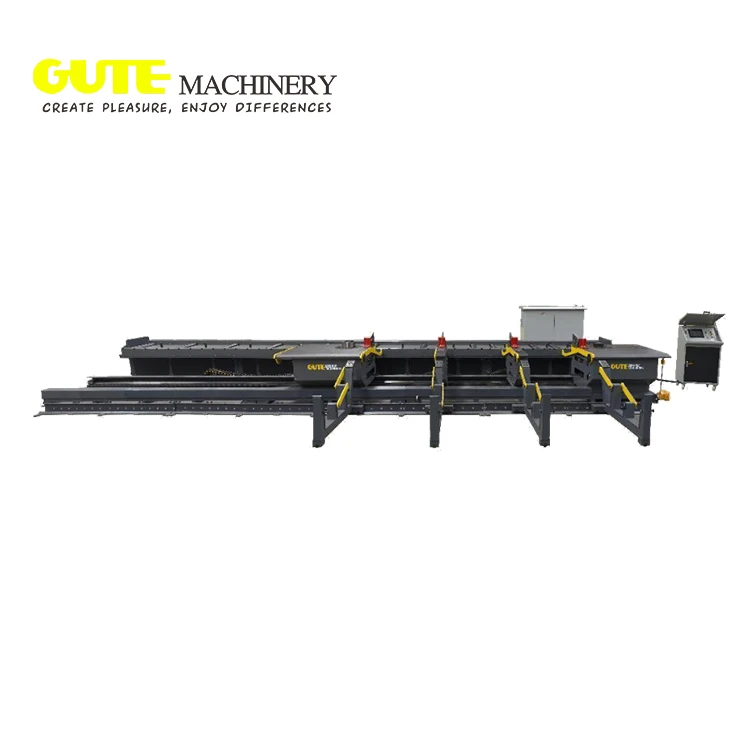

CINTREUSE DE BARRES EN ACIER CNC À DOUBLE TÊTE HB45



Vitesse de pliage	50-60 degrés/sec	Vitesse de déplacement de la tête de pliage	0.5-1m/s	Angle de pliage	+180 degré -120 degrés
Diamètre de pliage	φ10-p40	Longueur de flexion maximale	12m	Longueur de flexion minimale de la double tête	Supérieur ou égal à 1,8 m
Longueur de flexion minimale de tête unique	Supérieur ou égal à 600 mm	Degré d'angle de courbure	Double flexion : ±90 degrés Flexion simple : 180 degrés	Norme R pour le pliage	Norme américaine
Capacité du support de stockage	3T	Alimentation électrique	380V/50HZ/triphasé/60A	ACCR	5KA
Ampérage du plus gros moteur	14.2A	Pression de service de la source d'air	0,8 MPa	Puissance totale	45KW
Consommation d'énergie réelle	15KW/heure	.Dimensions hors tout	16×4.5×1.6M	Poids total	7.8T
Capacité de pliage (mm)	10-40MM





1. Des ensembles complets d'équipements ontULouCertificat CSAe;
2. L'équipement adopteSiemenscomposants électriques, système de contrôle, PLC, servomoteur, écran tactile, etc. ;
3. Les éléments pneumatiques clés adoptent leFisesto(Allemagne) marque ;
4. Le roulement de clé et le joint d'huile sontSKF(Suède),NSK(Japon) et d'autres marques-de renommée internationale ;
5. Conception spéciale pour la flexion R et la traction des barres en Amérique du Nord ;
6. L'équipement adopte une structure de dent de disque, une longue durée de vie, un faible bruit, un entretien, un démontage et une maintenance pratiques ;
7. Cadre de rail de guidage modulaire, l'angle de pliage est plus précis, la qualité finie de la barre d'acier de pliage est supérieure ;
8. L'équipement peut traiter à long terme-un diamètre de 36 mm (n° 11 aux États-Unis) (HRB500) ;
9. Le diamètre de renfort de flexion fixe, positif et inversé unique, la norme de flexion R se réfère aux exigences des États-Unis ;
10. Diamètre maximum de l'arc (φ 304 mm) ;
11. Vitesse de flexion 50-60 degrés/sec, vitesse de mouvement de flexion 0,5-1 m/s ;
12. La taille du côté de pliage la plus courte de la tête double est de 1,8 m pour le pliage de la tête double, et la taille du côté de pliage la plus courte de la tête simple est de 600 mm pour le pliage de la tête simple ;











1. ensemble de tête mobile,
2. ensemble de cadre de bride de barre d'armature centrale,
3. Châssis de rail de 5 m,
4. Support ferroviaire de 3 m,
5. Châssis de rail de 5 m,
6. ensemble à tête fixe,
7. assemblage de châssis de matières premières,
8. assemblage de rack fini,
9. assemblage d'armoire de commande électrique,
10. armoire d'opération,
11. boîte à outils mobile,
12. interrupteur au pied.





• Cette machine peut traiter des fers à cheval, des gros étriers, de gros crochets, etc.
• Processus§5-40mmbarre d'armature droite.







• La machine est conçue pour une tête de pliage mobile et une tête de pliage fixe, de sorte que la longueur de pliage soit très précise.

• Cette machine a fourni différents types de moules de pliage R en Amérique du Nord, peut effectuer la plupart des pliages réguliers.





• L'équipement adopteComposants électriques Siemens, système de contrôle, PLC, servomoteur, écran tactile, etc.







Numéro de série	Nom	Marque	Modèle
1	API	Siemens
2	Compresseur d'air	Jaguar	ET-65
3	Cylindre et composants	Fisesto
4	Palier	NSK/SKF/HRB
5	Servomoteur	Siemens	6SL5510-1BE17-0AF0/6SL5510-1BE17-0AF0/6SL5510-1BE11-5AF0
6	Réducteur	Grande Muraille
7	Passerelle IoT	Siemens	6ED1055-5MC08-0BA2
8	E-Arrêter	Siemens	3SU1050-1GB20-0AA0+3SU1550-1AA10-1CA0
9	Écran tactile	Siemens	6AV2128-3MB06-0AX1
10	Disjoncteur	Siemens	3VA5110-6EF31-0AA0/5SJ4301-8HG42/5SJ4316-8HG42/3RV2021-4DA10/3RV2021-4BA10...
11	Découpe fusible	Siemens	KTK-R-20
12	Ventilateur électrique	SOLEIL	PMD2412PTB1-A (2).GN
13	Contacteur	Siemens	3RT6025-1BB40
14	Alimentation à découpage	Siemens	6EP1436-2BA10
15	Bouton	Siemens	3SU1052-2BF10-0AA0+3SU1550-1AA10-1NA0
16	Bouton de réinitialisation	Siemens	3SU1050-0AB30-0AA0+3SU1550-1AA10-1NA0
17	Commutateur de voyage	Siemens	3SE5232-0HK50
18	Bouton Démarrer	Siemens	3SU1050-0AB40-0AA0+3SU1550-1AA10-1NA0
19	Pédale	KACON	HRF-HD5NX-RE
20	Étagère	Siemens
